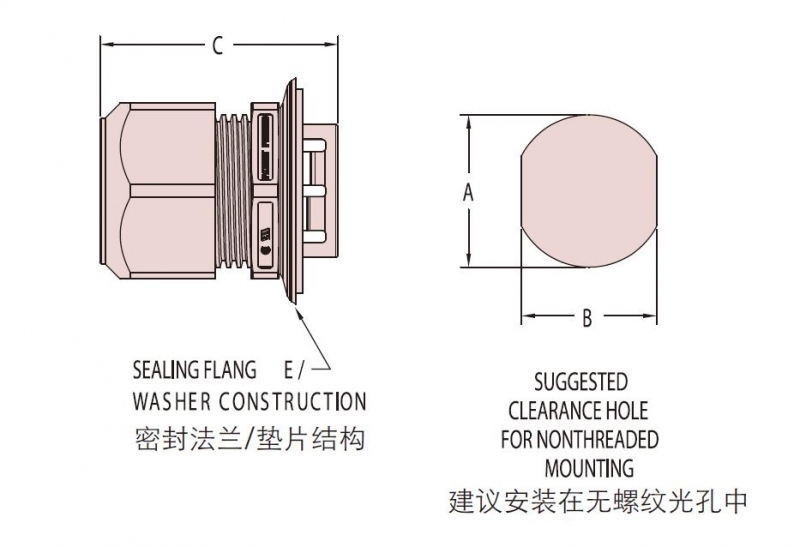

规格图
深圳市兴泰达电子有限公司18年专注配线器材/紧固件/结构件产品解决方案
- 全国服务热线
- 136-0044-1592
‧ 材质：主体螺母为尼龙66，密封垫圈为TPE
‧ 阻燃等级：UL94V-2
‧ 认证：UL认证编号E51579，CSA认证编号93876C
‧ 防水等级：IP65/67
‧ 工作温度：静态-40℃到115℃，动态-20℃到100℃
一体密封设计确保防护等级IP65/67。
易于安装，无需工具或者安装螺母用手即可压入最大可达3.2mm的板孔。
是用于狭窄空间无法固定安装螺母装配的理想选择。
用于双扁方孔中可以防止转动。
| Part Number 料号 | Cable Dia. Range 线径范围 | Description 型号 | Part Dimensions 零件尺寸 | |||
| Min 最小 | Max 最大 | A | B | C | ||
| M3802 | 1.7 | 5.6 | LTRSCG 500 | 12.7 | 11.4 | 30.7 |
| M3800 | 2.9 | 6.4 | LTSCG 500 | 12.7 | 11.4 | 30.7 |
| M3808 | 1.7 | 4.8 | LTRSCG 625 | 15.9 | 14 | 33 |
| M3806 | 2.7 | 7.9 | LTSCG 625 | 15.9 | 14 | 33 |
| M3814 | 1.8 | 6.4 | LTRSCG 750 | 19.1 | 16.8 | 37.6 |
| M3812 | 5.8 | 10 | LTSCG 750 | 19.1 | 16.8 | 37.6 |
| M3820 | 2.4 | 6.6 | LTRSCG 875 | 22.2 | 19.6 | 37.1 |
| M3818 | 4.3 | 11.4 | LTSCG 875 | 22.2 | 19.6 | 37.1 |
| M3826 | 4.6 | 11.2 | LTRSCG 1000 | 25.4 | 22.2 | 41.1 |
| M3824 | 6.6 | 13.9 | LTSCG 1000 | 25.4 | 22.2 | 41.1 |
| M3838 | 6.4 | 12.3 | LTRSCG 1125 | 28.6 | 25.4 | 44.5 |
| M3836 | 12.3 | 18 | LTSCG 1125 | 28.6 | 25.4 | 44.5 |
| M3844 | 12.4 | 20 | LTRSCG 1250 | 31.8 | 28.6 | 52.1 |
| M3842 | 15 | 23.4 | LTSCG 1250 | 31.8 | 28.6 | 52.1 |
| M3850 | 12.4 | 20 | LTRSCG 1375 | 34.9 | 31.8 | 52.1 |
| M3848 | 15 | 25.4 | LTSCG 1375 | 34.9 | 31.8 | 52.1 |
