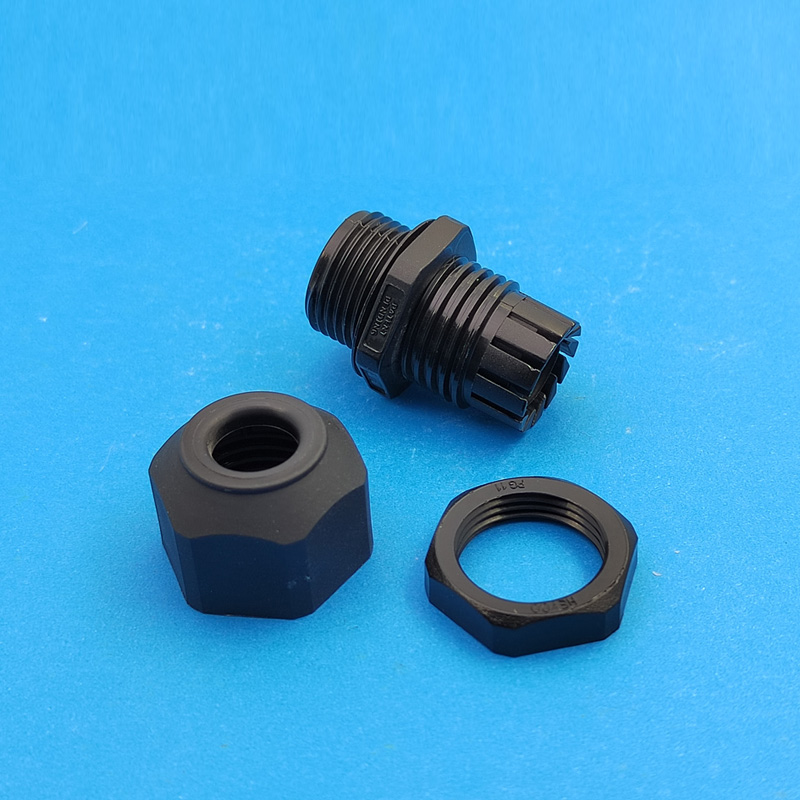

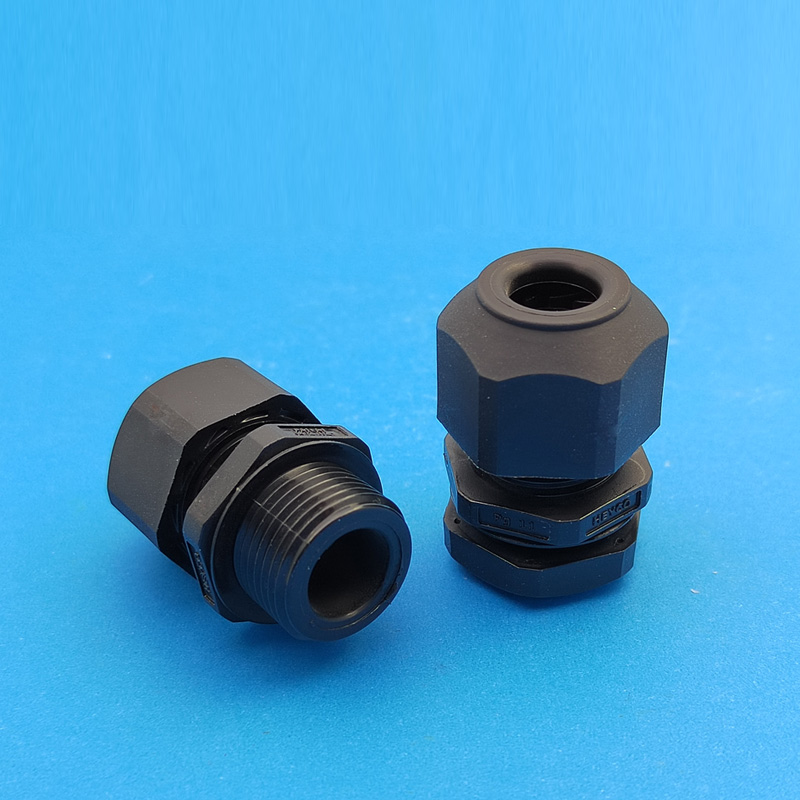

HEYCO电缆固定头直通式NPT系列

‧ 材质：主体螺母为尼龙66，密封垫圈为TPE

‧ 阻燃等级：UL94V-2

‧ 认证：UL注册编号E51579，CSA认证编号93876C

‧ 防水等级：IP68（70psi，5bar）

‧ 工作温度：静态-40℃到115℃，动态-20℃到100℃

较高的防水等级。

经过认证，可用于NEMA 6和6P工况。

梯形螺纹可防止安装时跳牙并且实现快速安装。

所有接头均采用尼龙本体，密封垫圈采用热塑性弹性体材料

耐盐水、弱酸、汽油、酒精、油脂等普通溶剂的腐蚀

在线咨询 136-0044-1592

产品简介

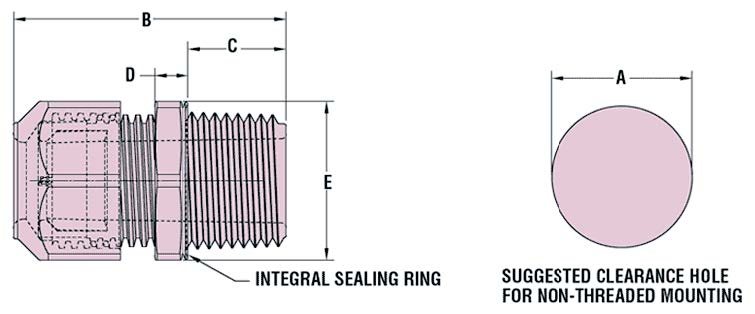

规格图

规格表

Part Number 料号		Cable Dia. Range 线径范围		Description 型号	Part Dimensions 零件尺寸
Black 黑色	Grey 浅灰色	Min 最小	Max 最大	Description 型号	A	B	C	D	E
M4514	M4515	1.7	5.6	RLTCG 1/4	13.7	32.8	11.4	5.3	16
M4516	M4517	2.9	6.4	LTCG 1/4	13.7	32.8	11.4	5.3	16
M3458	M3459	1.7	5.8	RLTCG 3/8	17.3	35.8	12.4	5.3	21.1
M3228	M3229	2.7	7.9	LTCG 3/8	17.3	35.8	12.4	5.3	21.1
M4518	M4519	2.4	7.4	RLTCG 1/2	22.2	43.2	15.5	5.3	24.9
M3231	M3232	4.3	11.4	LTCG 1/2	22.2	43.2	15.5	5.3	24.9
M4520	M4521	4.6	11.2	RLTCG LL 1/2	22.2	42.7	11.2	6.4	26.9
M3200	M3201	5.8	13.5	LTCG LL 1/2	22.2	42.7	11.2	6.4	26.9
M3460	M3461	6.5	12.4	RLTCG 3/4	26.4	50.8	15.7	6.4	33
M3234	M3235	11	17.9	LTCG 3/4	26.4	50.8	15.7	6.4	33
M8439	M8440	12.4	20	RLTCG 1	33.7	61.2	19.3	7.6	43.9
M8437	M8438	15	25.4	LTCG 1	33.7	61.2	19.3	7.6	43.9
M4522	M4523	20	25.9	RLTCG 1-1/4	42.7	68.3	19.8	7.6	52.1
M4524	M4525	22.2	32	LTCG 1-1/4	42.7	68.3	19.8	7.6	52.1
M3319	M3320	25.4	31.5	RLTCG 1-1/2	48.8	71.3	19.3	9.1	63
M3317	M3318	31.2	38.1	LTCG 1-1/2	48.8	71.3	19.3	9.1	63
M3323	M3324	29.5	34.3	RLTCG 2	60.8	74.3	20.1	10.7	69.9
M3321	M3322	36.8	44	LTCG 2	60.8	74.3	20.1	10.7	69.9
