‧ 螺牙规格：公制牙(Metric)、PG牙、G (PF / BSP / PS)牙、NPT牙。

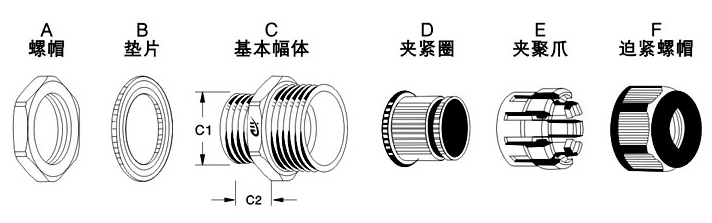

‧ 产品材质：A、C、E、F部分采用尼龙PA66制成，B.D部分采用EPDM耐候橡胶制成。（可定制耐寒、耐高温橡胶;耐高酸碱、耐化学与抗腐蚀橡胶)。
‧ 防护等级：IP68-10防水、94V-2防火（可定制更高等级）
‧ 工作温度：静态-40℃至100℃或瞬间可耐热至120℃；动态-20℃至80℃或瞬间可耐热至100℃。
‧ 产品颜色：黑色、灰色，其他颜色可定做。
‧ 产品特性：特殊夹紧爪与夹紧圈之设计，夹紧电缆范围大，抗拉力特强，可防水、防尘、抗盐、耐弱酸、酒精、油、油脂及一般溶剂。
| 规格 | 编号 | 电缆范围 | 螺纹外径 | 螺纹长度 | 扳手径 |
| Thread | Item.No. | CableRange | ThreadO.D. | ThreadLength | SpannerSize |
| Ф(mm) | C1(mm) | A&F(mm) | A&F(mm) | ||
| G 1/4" | G 1/4A-5.5 | 3-5.5 | 13.157 | 8 | 19/19 |
| G 1/4A-8 | 4.5-7.8 | 13.157 | 8 | 19/19 | |
| G 3/8" | G 3/8AL-7 | 4-7 | 16.662 | 15 | 22/22 |
| G 3/8AL-10 | 6-10 | 16.662 | 15 | 22/22 | |
| G 1/2" | G 1/2AL-11 | 6-11 | 20.955 | 15 | 27/24 |
| G 1/2AL-14 | 9-14 | 20.955 | 15 | 27/24 | |
| G 3/4" | G 3/4AL-16 | 10-16 | 26.441 | 15 | 36/33 |
| G 3/4AL-18 | 13-18 | 26.441 | 15 | 36/33 | |
| G 1" | G 1AL-22 | 15-22 | 33.249 | 15 | 46/41 |
| G 1AL-24 | 18-25 | 33.249 | 15 | 46/41 | |
| G 1 1/4" | G 1 1/4AL-26 | 20-26 | 41.91 | 16 | 57/52 |
| G 1 1/4AL-31 | 24-31 | 41.91 | 16 | 57/52 | |
| G 1 1/2" | G 1 1/2AL-33 | 25-33 | 48 | 22 | 60/62 |
| G 1 1/2AL-41 | 31-41 | 48 | 22 | 60/62 | |
| G 2" | G 2AL-46 | 39-46 | 60 | 25 | 75/75 |
| G 2AL-51 | 44-51 | 60 | 25 | 75/75 |
