规格图
深圳市兴泰达电子有限公司20年专注配线器材/紧固件/结构件产品解决方案
- 全国服务热线
- 136-0044-1592
‧ 螺牙规格：公制牙(Metric)、PG牙、G (PF / BSP / PS)牙、NPT牙。

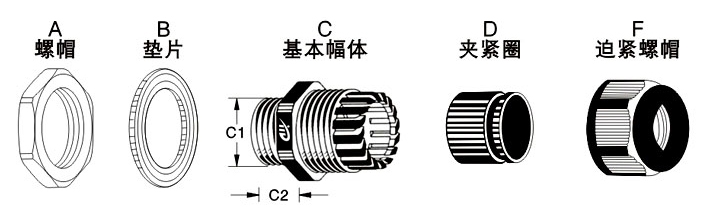

‧ 产品材质：A、C、F部分采用尼龙PA66制成，B.D部分采用EPDM耐候橡胶制成。（可定制耐寒、耐高温橡胶;耐高酸碱、耐化学与抗腐蚀橡胶)。
‧ 防护等级：IP68-10防水、94V-2防火
‧ 工作温度：静态-40℃至100℃或瞬间可耐热至120℃；动态-20℃至80℃或瞬间可耐热至100℃。
‧ 产品颜色：黑色、灰色，其他颜色可定做。
‧ 产品特性：特殊夹紧爪与夹紧圈之设计，夹紧电缆范围大，抗拉力特强，可防水、防尘、抗盐、耐弱酸、酒精、油、油脂及一般溶剂。
| 规格 | 编号 | 电缆范围 | 螺纹外径 | 螺纹长度 | 扳手径 |
| Thread | Item.No. | CableRange | ThreadO.D. | ThreadLength | SpannerSize |
| Ф(mm) | C1(mm) | C2(mm) | A&F(mm) | ||
| NPT1/4" | NPT1/4-5.5 | 3-5.5 | 13.157 | 8.5 | 19 |
| NPT1/4-8 | 4-8 | 13.157 | 8.5 | 19 | |
| NPT3/8" | NPT3/8-7 | 3-7 | 16.662 | 10 | 22 |
| NPT3/8-10 | 5-10 | 16.662 | 10 | 22 | |
| NPT1/2" | NPT1/2-9 | 5-9 | 20.955 | 10 | 24 |
| NPT1/2-13 | 6-12.5 | 20.955 | 10 | 24 | |
| NPT3/4" | NPT3/4-13 | 7-13 | 26.441 | 15 | 33 |
| NPT3/4-18 | 12.5-18 | 26.441 | 15 | 33 | |
| NPT1" | NPT1-17.5 | 13-17.5 | 33.249 | 17 | 41 |
| NPT1-25 | 17-25 | 33.249 | 17 | 41 | |
| NPT1 1/4" | NPT11/4-25.5 | 17-25.5 | 41.91 | 17 | 52 |
| NPT11/4-31 | 24-32 | 41.91 | 17 | 52 |
