规格图
深圳市兴泰达电子有限公司18年专注配线器材/紧固件/结构件产品解决方案
- 全国服务热线
- 136-0044-1592
‧ 外壳材质： UL合格之NYLON 66（本色）
‧ 防火等级： 94V-2及94V-0。

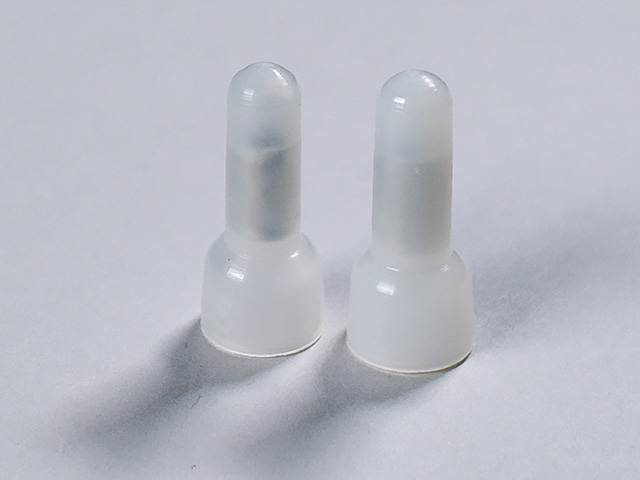

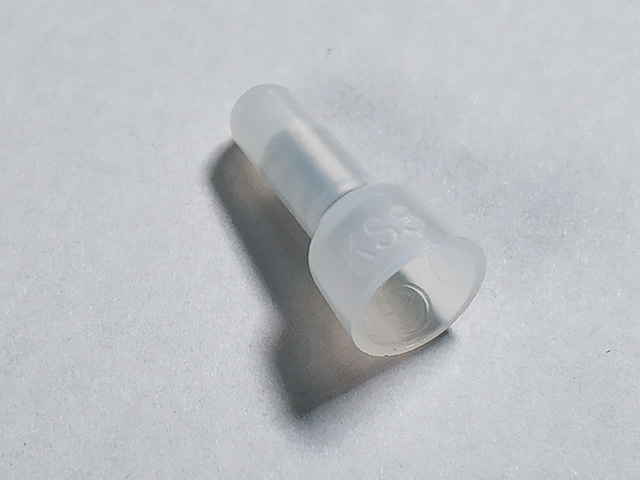

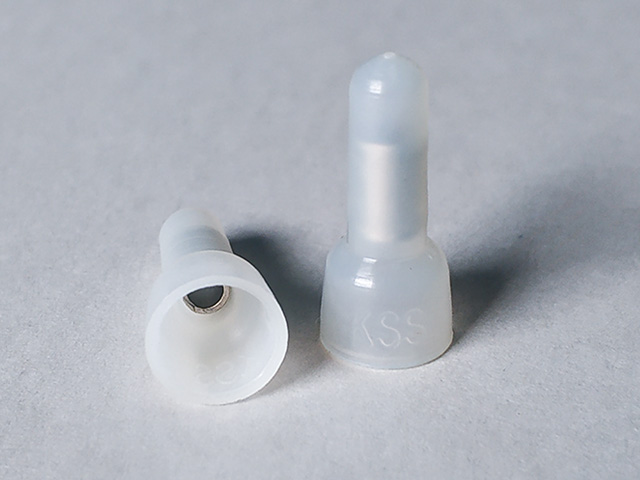

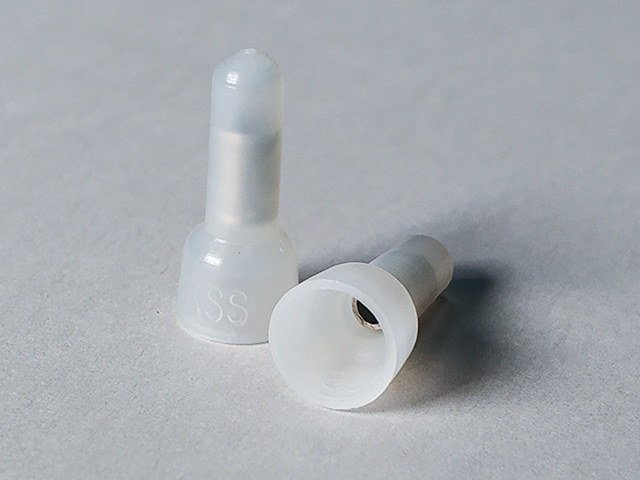

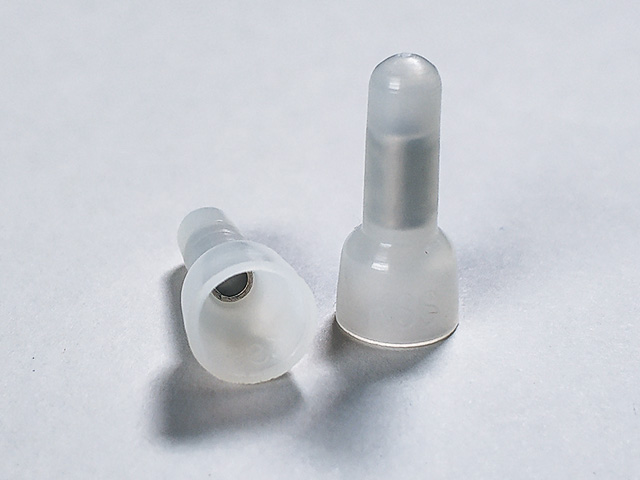

‧ 用 途： KSS闭端端子适用于电机、电器制品中电线接点用。
‧ 用 法： 使用时先将电线尾部外皮剥去，然后再插入端子中，以夹线工具压着即可。
‧ 特 点：
1. 外壳为尼龙成型，内部铜管特长，增加电线压接范围使更良于导电，并更能夹住电线，即使强烈振动亦不脱落。
2. 本产品通过热线试验，94V-2测试温度为800℃，94V-0测试温度为960℃。
| 单位：mm | ||||||||
| Item No. 型号 | 铜管长度 L1 | 整体长度 L2 | 铜管内径 Ø1 | 外圈内径 Ø2 | Suitable Wires 适用电线范围 | |||
| 94V-2 | 94V-0 | sq | AWG | DIN mm²d | ||||
| CE-1 | CE-1V0 | 7 | 20 | 2.4 | 7.8 | 1.25 | 22 ~ 16 | 0.50 ~ 1.75 |
| CE-2 | CE-2V0 | 7 | 20 | 3 | 8 | 2 | 16 ~ 14 | 1.00 ~ 3.00 |
| CE-5 | CE-5V0 | 8 | 25.3 | 3.8 | 10.5 | 5.5 | 12 ~ 10 | 2.50 ~ 6.00 |
| CE-8 | CE-8V0 | 8.5 | 27.8 | 4.7 | 12 | 8 | 8 | 4.00 ~ 9.00 |
