规格图
深圳市兴泰达电子有限公司20年专注配线器材/紧固件/结构件产品解决方案
- 全国服务热线
- 136-0044-1592
‧ 材质： UL合格之 NYLON 66
‧ 防火等级： 94V-2

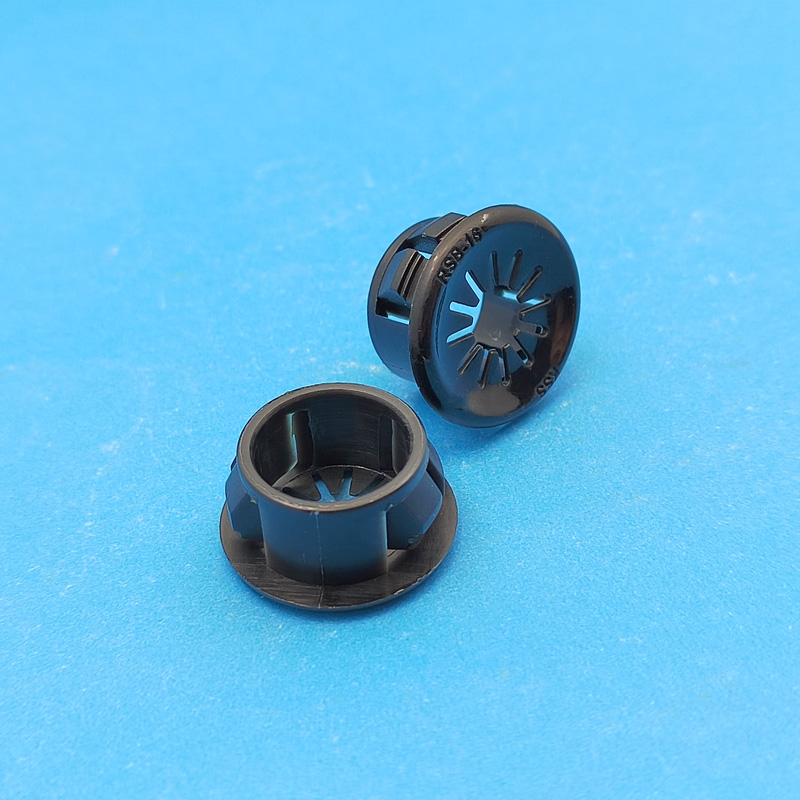

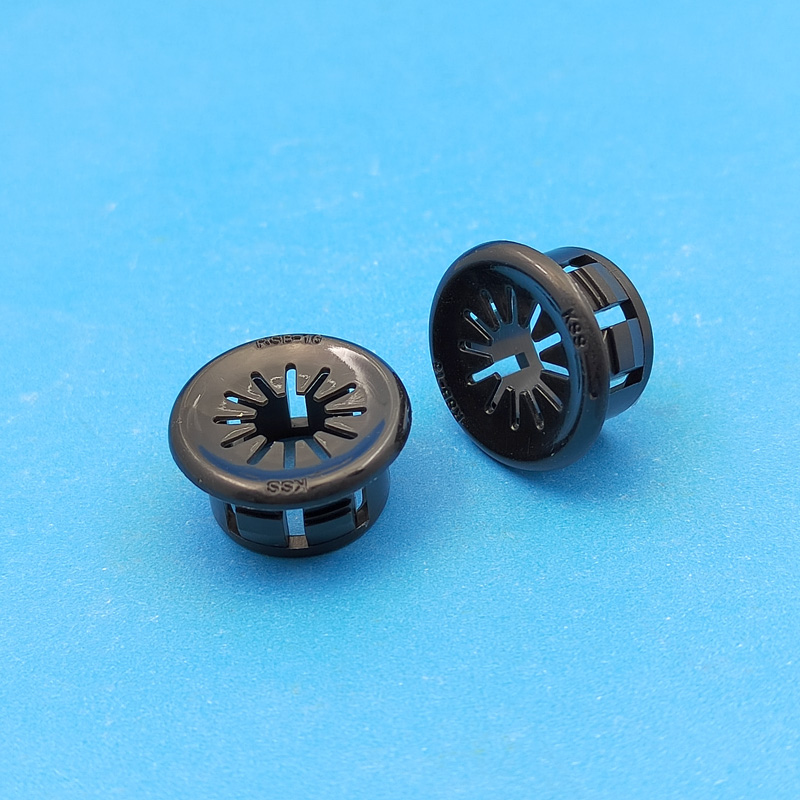

‧ 特点：花瓣型出线孔设计，可使大小规格电线均能固定，不会随意摇晃，适用 3.2mm以下之铁板。
| 单位：mm | |||||
| 型 号 Item No. | 铁板孔径 Mounting Hole | 最大出线孔 B | 覆盖 C | 高度 L | |
| mm | in. | ||||
| RSB-16 | 15.9 | 5/8" | 12.7 | 20.5 | 10.3 |
| RSB-19 | 19.1 | 3/4" | 14.8 | 24 | 10 |
| RSB-21 | 20.6 | 13/16" | 15.2 | 24.3 | 10 |
| RSB-22 | 22.2 | 7/8" | 17 | 25.4 | 11.5 |
| RSB-25 | 25.4 | 1" | 20.4 | 28.5 | 11.5 |
| RSB-28 | 27.6 | 1 3/32" | 23 | 31.2 | 11.5 |
| RSB-35 | 34.9 | 1 3/8" | 29.5 | 38.5 | 11.7 |
| RSB-38 | 38.1 | 1 1/2" | 31 | 41 | 11 |
Part Number & Colour料号和颜色Description型号Will fit these cables适用线缆Panel Dimensions适用面.
Part Number料号Cable Dia. Range线径范围Thread Size螺纹规格Description型号Part Dimensions零件尺寸Min.
Part Number料号Description型号Chassis Dimensions面板尺寸Part Dimensions零件尺寸Black黑色White白色Mou.
