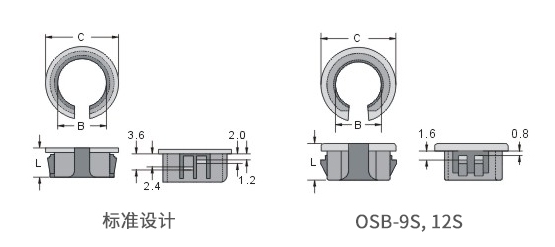

规格图
深圳市兴泰达电子有限公司20年专注配线器材/紧固件/结构件产品解决方案
- 全国服务热线
- 136-0044-1592

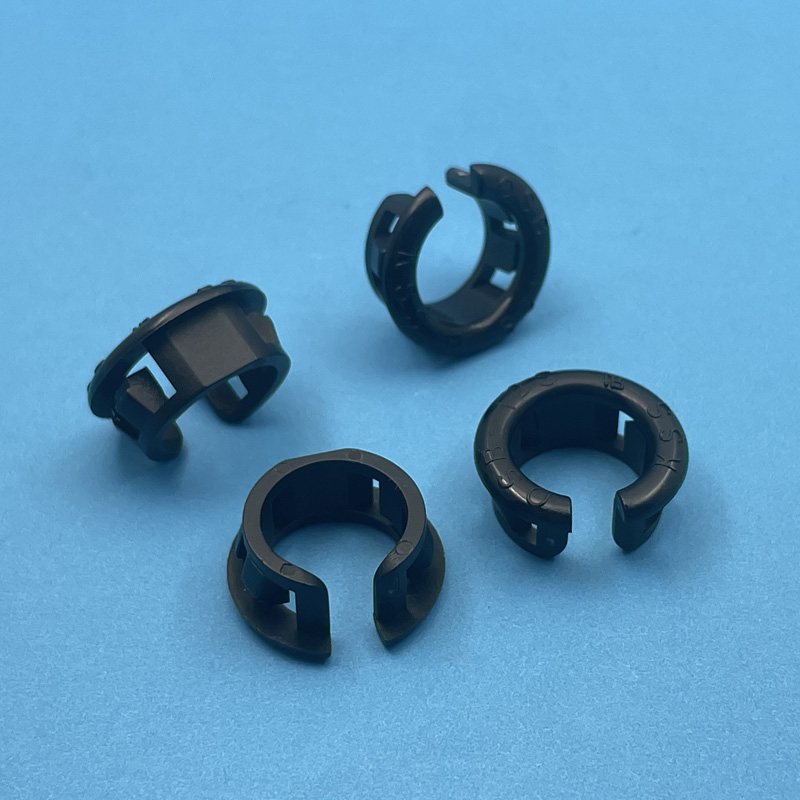

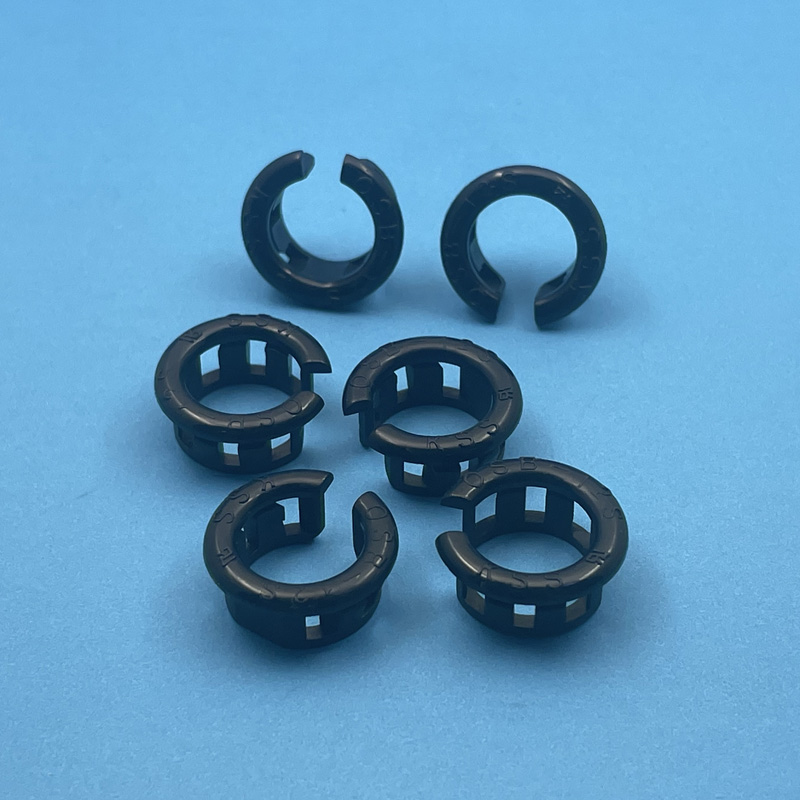

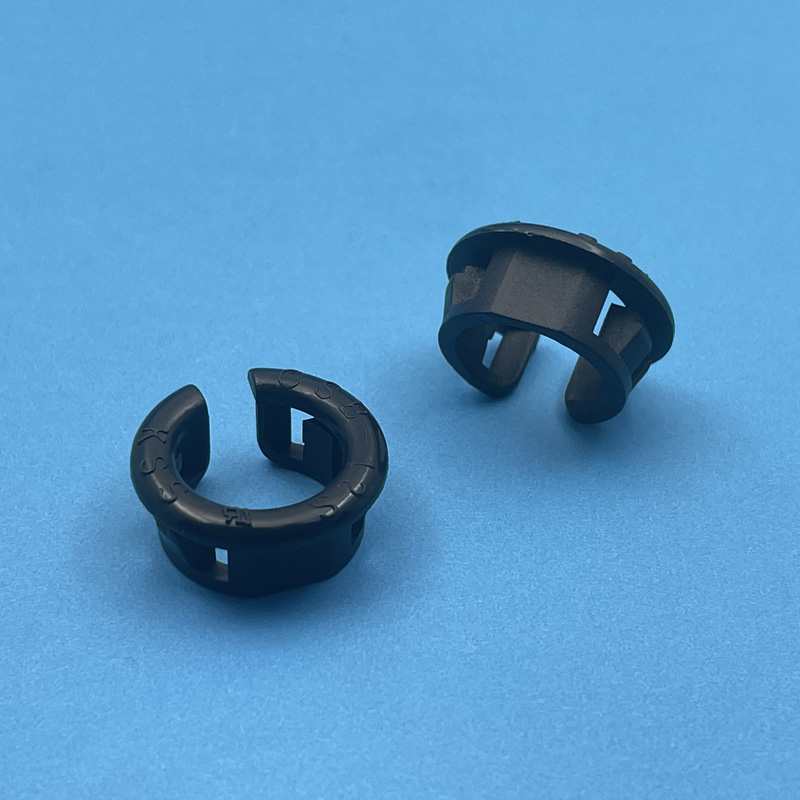

‧ 材质： UL合格之 NYLON 66（黑色）
‧ 防火等级： 94V-2。
‧ 用途： 使粗糙的铁孔变成圆滑的出线孔。各种电线电缆之保护及绝缘。
‧ 用法： 不需工具，只要用手轻轻一压，即可完成装配。
‧ 适用： 3.2mm以下之铁板。
‧ 特点： 对于出线已装配好而未加任何衬套保护时，开口型护线套可于事后再补装（不必重新拆线）而达到保护电线之功能
| 单位：mm | |||||
| 型 号 Item No. | 铁板孔径 Mounting Hole | 最大出线孔 B | 覆盖 C | 高度 L | |
| mm | in. | ||||
| OSB-9S | 9.5 | 3/8" | 6.5 | 11.3 | 6.1 |
| OSB-12S | 12.7 | 1/2" | 9.6 | 15.8 | 7.3 |
| OSB-10 | 9.5 | 3/8" | 6 | 11.8 | 9.8 |
| OSB-13 | 12.7 | 1/2" | 7.5 | 15.1 | 10.3 |
| OSB-16 | 15.9 | 5/8" | 11.2 | 18.5 | 10.3 |
| OSB-19 | 19.1 | 3/4" | 12.5 | 21 | 10.3 |
| OSB-22 | 22.2 | 7/8" | 17 | 24.6 | 10.3 |
| OSB-26 | 25.4 | 1" | 20 | 28 | 10.6 |
