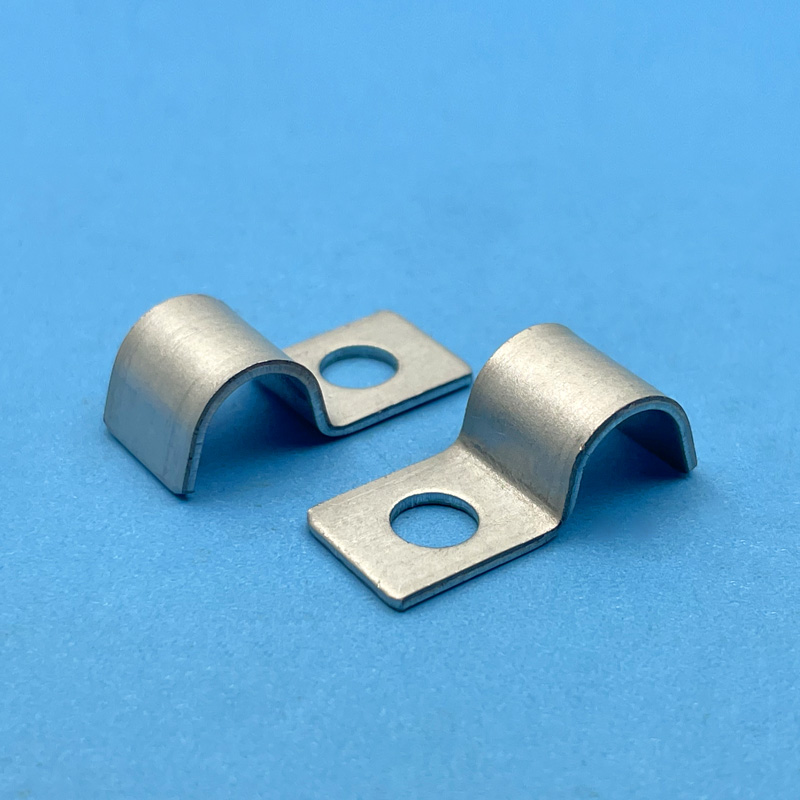

产品名称：加厚单边管夹
产品材质：镀锌冷板
防火等级：一级
适用范围：油管电缆固定保护
产品特性： 防火,耐压力强,耐腐蚀,耐高温,耐磨
产品应用： 产品广泛用于化工厂、船舶设备、建筑工程、电机水泵、机械、轨道交通、通讯设备、自动化控制等广泛领域

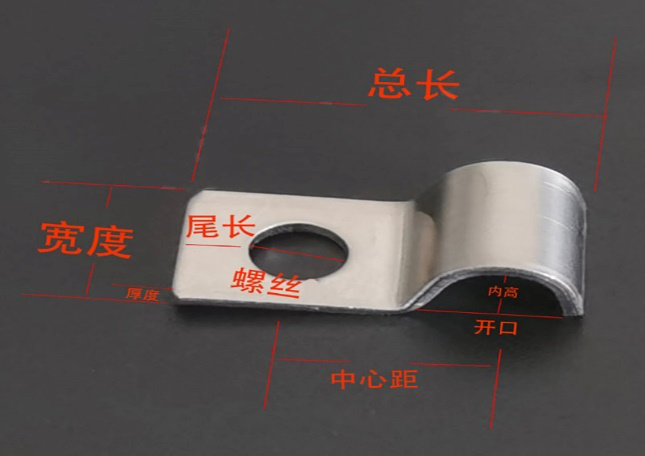

规格型号 | 总长 | 开口 | 内高 | 螺丝孔 | 厚度 | 宽度 | 中心距 | 尾长 |
XTD-2mm*1.0 | 17 | 3.0 | 1.5 | 5 | 1.0 | 10 | 8.0 | 4 |
XTD-3mm*1.0 | 18 | 4.0 | 2.5 | 5 | 1.0 | 10 | 9.0 | 4 |
XTD-4mm*1.0 | 19 | 5.0 | 3.5 | 5 | 1.0 | 10 | 9.5 | 4 |
XTD-5mm*1.0 | 20 | 6.0 | 4.5 | 5 | 1.0 | 10 | 10.0 | 4 |
XTD-6mm*1.0 | 21 | 7.0 | 5.3 | 5 | 1.0 | 10 | 11.0 | 4 |
XTD-7-8mm*1.0 | 22 | 8.5 | 6.5 | 5 | 1.0 | 10 | 12.0 | 4 |
XTD-9-10mm*1.0 | 25 | 10.5 | 8.8 | 5 | 1.0 | 10 | 13.0 | 4 |
XTD-11-12mm*1.0 | 27 | 12.5 | 10.5 | 5 | 1.0 | 10 | 14.0 | 4 |
XTD-13-14mm*1.2 | 30 | 14.5 | 12.7 | 6 | 1.2 | 15 | 15.0 | 4 |
XTD-15-16mm*1.2 | 33 | 16.5 | 14.7 | 6 | 1.2 | 15 | 16.0 | 4 |
XTD-17-18mm*1.2 | 36 | 18.5 | 16.5 | 6 | 1.2 | 15 | 17.0 | 4 |
XTD-19-20mm*1.2 | 38 | 20.5 | 18.0 | 6 | 1.2 | 15 | 18.0 | 4 |
XTD-25mm*1.2 | 42 | 25.5 | 24.0 | 6 | 1.2 | 15 | 22.0 | 4 |
注：以上为常规型号，特殊规格和要求可来样定制！
